Boston ligt aan rivier ‘The Haven’ die in open verbinding staat met de Noordzee. In 2013 was er een grote watersnoodramp aan de oostkust van Engeland waarbij 800 woningen zijn overstroomd. Om Boston en haar achterland te beschermen tegen dergelijke overstromingen, is besloten tot de aanleg van een getijdestormvloedkering: het Boston Barrier Flood Defence Scheme, een project van £ 100 miljoen.
De stormvloedkering bestaat uit twee delen. De Radial Sector Gate, is een verticaal bewegende segmentdeur die de primaire stormvloedkering in rivier ‘The Haven’ vormt. De Wet Dock Gates met twee horizontaal bewegende segmentdeuren (Vertical Sector Gates) sluit de ingang van de haven van Boston af. Deze deuren beschermen de haven tegen hoogwater en reguleren de waterstand in de haven, zodat schepen bij laagtij niet droogvallen. Het getijdeverschil in de rivier is aanzienlijk en kan oplopen tot 5,8 meter. Een belangrijke randvoorwaarden voor deze kering is de ongehinderde doorgang van de scheepvaart tijdens normale situaties.

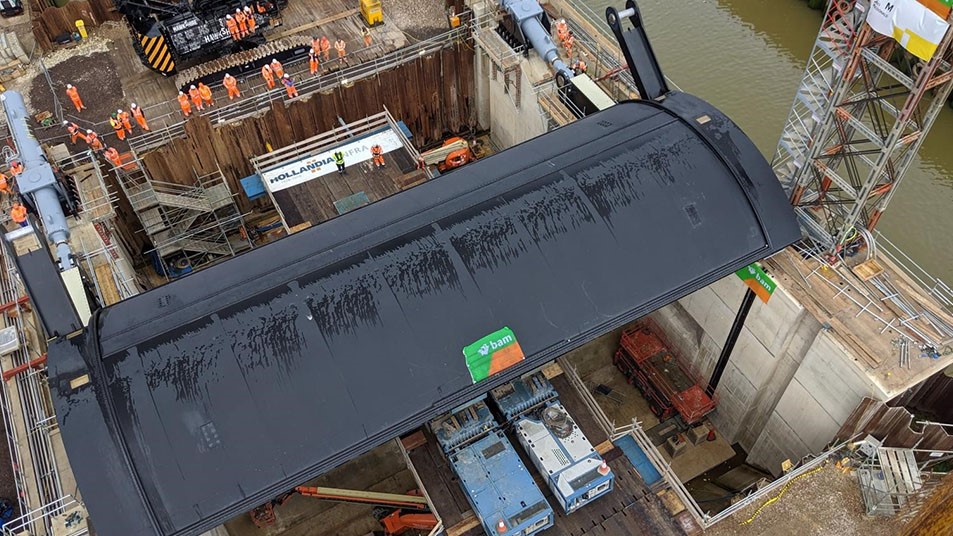

De Radial Sector Gate bestaat uit een stalen vizierschuif van 30 meter lang met een gewicht van 350 ton. De segmentdeur heeft een bolle kant die richting het hoge water is gepositioneerd. Met armen draait de deur tussen twee draaipunten in de kadewanden omhoog of omlaag. Ballastkamers met leidingwater zorgen dat de deur onder water kan draaien, zelfs in het geval dat de hydrauliekunit faalt. De segmentdeur ligt onder normale omstandigheden op de rivierbodem. Bij dreigend hoogwater kan de schuif binnen 20 minuten omhoog worden gedraaid en zo de rivier afsluiten.
De positie van de kering onder water zorgt voor een ontwerpuitdaging in relatie tot de bereikbaarheid en levensduur van de deuren. Met name de hydraulische cilinders die zorgen voor de beweging van de kering, zijn een kwetsbaar voor zout water. Er is dan ook gekozen voor een innovatief ontwerp dat bestaat uit horizontaal boven water geplaatste cilinders die de schuif via hefboomarmen bewegen.
Om onderhoud mogelijk te maken kan de kering geheel boven water gedraaid worden in een zogenaamde paraplustand. De Radial Sector Gate is afgelopen jaar in gebruik genomen. Zodra ook de Wet Dock Gates operationeel zijn (naar verwachting eind 2022) zullen zo’n 14.000 huishoudens beschermd worden tegen overstromingen.
Opdrachtgever(s): JV BAM Nuttall – MottMacDonald, Ultimate client: Environment Agency
Opdrachtnemer: Hollandia Infra BV
Foto’s: Environment Agency (Projectfoto’s zijn door de inzenders ter beschikking gesteld voor de communicatie over het boek ‘Bouwen aan de toekomst van de Delta’, inzendingen Prof. dr. ir. J.F. Agemaprijs en mogen niet zonder toestemming door derden worden gebruikt.)
